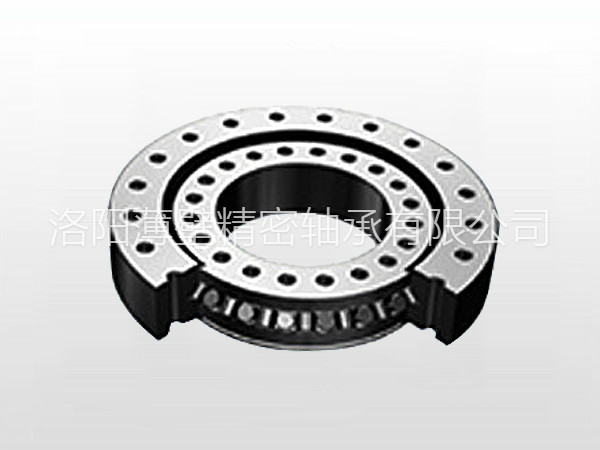

轉盤軸承也叫回轉支承，是一種集支承、旋轉、傳動、固定等多種功能于一身的特殊結構的大型軸承。交叉滾子轉盤軸承一般都帶有安裝孔、內齒輪或外齒輪、潤滑油孔和密封裝置，因而能使主機結構設計緊湊、引導可靠、維護方便。廣泛應用于起重機械、采掘機械、建筑機械、港口機械、船舶機械以及高精度的雷達機械等大型回轉裝置上。今天小編就給大家詳細講解下轉盤軸承的載荷形式有哪幾種。
  

  一、什么是軸承載荷

  
  載荷指的是使結構或構件產生內力和變形的外力及其它因素，或習慣上指施加在工程結構上使工程結構或構件產生效應的各種直接作用，常見的有：結構自重、樓面活荷載、屋面活荷載、屋面積灰荷載、車輛荷載、吊車荷載、設備動力荷載以及風、雪、裹冰、波浪等自然荷載。
  
  交叉滾子轉盤軸承源于低速重載的需要和旋轉的大尺寸和大角度的動作，說白了盤軸承裝置能承受很多的載荷，不管是在工作中還是不工作的情況下，都會承受工作載荷，自重載荷，坡度載荷、碰撞載荷，溫度載荷等等。
  

  二、常見的七種轉盤軸承載荷形式

  

  1、軸向載荷、徑向載荷和傾覆力矩

  
  柔性滾動軸承中，在承受載荷的滾動體與滾道接觸點處，總的塑性變形量小于滾動體直徑的萬分之一時，對軸承的正常運轉沒有多大的影響。把在這種塑性變形條件下確定的軸承靜承載能力稱為額定靜載荷 ，一般用C0表示。額定靜載荷是在假定的載荷條件下決定的，對向心軸承，額定靜載荷是指徑向載荷，對向心推力軸承（公制角接觸球軸承）是指使軸承中半圈滾道受載的載荷的徑向分量，對推力軸承是指中心軸向載荷。軸承的基本額定靜載荷和基本額定靜載荷是指軸承在靜態或旋轉時，能承受的載重。
  

  2、工作載荷

  
  就是指回轉支承裝置在工作中承受機械自身的重量，和提高重物的重量之和，在慢慢講總和的重量轉移到回轉支承裝置上。
  

  3、動載荷

  
  包括慣性載荷、震動和沖擊載荷。當運動速度的大小和方向發生變化而引起的質量力，稱慣性力。

  4、靜載荷

  
  軸承靜止時的載荷能力，由允許的塑性變形量決定。滾動軸承中的塑性變形是不可避免的。如果限定允許的塑性變形量很小，則軸承的靜載荷能力也很??；如果允許的塑性變形較大，則在滾道上產生的凹坑將使軸承在運轉中噪聲和振動增大、運轉精度降低，影響軸承的正常工作。
  

  5、溫度載荷

  
  機械設備在工作中，會產生一定的溫度，而這些所有的溫度都要被回轉支承裝置吸收，讓回轉支承承受所有的溫度。
  

  6、風載荷

  
  機械工作在露天中，就要考慮到風載荷的作用，其中包括風向，雨，雷雨天氣等等。
  

  7、風險載荷

  
  即轉盤軸承和回轉軸承所承受的意外、不可預料的載荷，交叉受力、風險受力，意外暴力等。因此交叉滾子轉盤軸承的選擇，才會有安全系數的存在以確保萬無一失。
  
  以上只是回轉支承裝置承受一部分的載荷，其實回轉支承裝置還要承受更多的載荷，才能滿足機械在工作中所有的重量和負載。
